Prüfen
Stellung der räder zur radnabe mit farbe kennzeichnen.
Dadurch kann das ausgewuchtete rad wieder in derselben position montiert werden. Radschrauben lösen, dabei muß das fahrzeug auf dem boden stehen.
Fahrzeug vorn aufbocken und räder abnehmen.

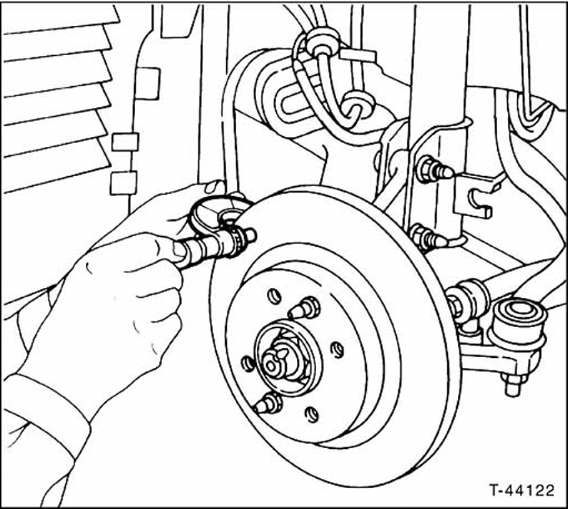

Bremsscheibendicke messen. Die werkstätten benutzen dazu einen speziellen meßschieber oder eine mikrometer- bügelmeßschraube, da sich durch abnutzung der bremsscheibe ein rand bildet.
Man kann die bremsscheibendicke auch mit einer normalen schieblehre messen, allerdings muß dann auf jeder seite der bremsscheibe eine entsprechend starke unterlage zwischengelegt werden (beispielsweise 2 zehn- pfennig-stücke). Um das exakte maß der bremsscheiben zu ermitteln, müssen von dem gemessenen wert die dicke der zehn-pfennig-stücke beziehungsweise der unterlage abgezogen werden. Achtung: messung an mehreren punkten der bremsscheibe vornehmen.
Achtung: bremsscheibendicke immer an der dünnsten stelle -pfeile- messen.
Maße für bremsscheibe, siehe seite 170.
Wird die verschleißgrenze erreicht, bremsscheibe erneuern.
Bei größeren rissen oder bei riefen, die tiefer als 0,5 mm sind, bremsscheibe erneuern.
Hinweis: die werkstatt kann die bremsscheibe auf schlag prüfen. Der seitenschlag darf maximal 0,15 mm betragen.
Gemessen wird 2 mm vom äußeren rand der bremsfläche.
Räder so ansetzen, daß die beim ausbau angebrachten brachten markierungen übereinstimmen. Vorher zentriersitz der felge an der radnabe sowie die kegelfläche der radschrauben mit wälzlagerfett leicht einfetten. Gewinde der radschrauben nicht fetten oder ölen. Räder anschrauben.
Fahrzeug ablassen und radschrauben über kreuz mit 90 nm festziehen.
Code der kabelfarben
A - himmelblau
B -weiß
C - orange
G - gelb
H - grau
L - blau
M - braun
N - schwarz
R -rot
S - rosa
V -grün
Z - violett
Ab - himmelblau-weiß
Ag - himmelblau-gelb
An - himmelblau-schwarz
Ar - himmelblau-rot
Av - himmelblau-violett
Bg - we ...
Code card
Zusammen mit den schlüsseln wird die
code card abb. 7 Ausgehändigt, die
dem fiat kundendienstnetz bei einer anforderung
für schlüsselduplikate vorgezeigt
werden muss.
Zur beachtung um eine einwandfreie
funktion der elektronischen vorrichtunge ...
